ホイールハブ差圧鋳造金型とは何ですか?またどのように機能しますか?

進化し続ける自動車製造の世界では、精密エンジニアリングとコスト効率が極めて重要です。あらゆる車両のサスペンションとホイール アセンブリにおいて最も重要なコンポーネントの 1 つは、 ホイールハブ 。ホイールハブはホイールと車両の接続点として機能し、スムーズな回転と荷重伝達を可能にします。そのため、その設計と製造は厳格な性能および安全基準を満たさなければなりません。これを達成するには、次のような最新の製造技術が必要です。 差圧鋳造 ホイールハブの製造方法に革命をもたらしました。

差圧鋳造とは何ですか?

ホイールハブの差圧鋳造金型の詳細に入る前に、何を理解することが重要です。 差圧鋳造（DPC） は。

差圧鋳造の説明

差圧鋳造 は、高精度と優れた機械的特性で金属を鋳造するために使用される特殊な技術です。このプロセスでは、溶融金属が圧力をかけて金型に押し込まれます。この方法の主な差別化要因は、圧力差 (本質的には金型キャビティと周囲環境の間の圧力差) が関与していることです。

従来の重力鋳造法では、重力を利用して溶融金属が金型に注入され、金型のキャビティが満たされます。対照的に、 差圧鋳造 制御された空気圧 (正または負) を使用して溶融金属の流れを促進し、金型への完全な充填を保証し、エアポケット、ボイド、収縮などの欠陥の可能性を低減します。

差圧鋳造のしくみ

差圧鋳造プロセスは次のように行われます。

1. 金型の準備 : 金型は圧力チャンバー内に配置され、空気漏れを防ぐために密閉されます。
2. 溶融金属の射出 : 溶融金属は圧力下で金型に注入され、金型の最も複雑な部分でも隙間なく均一に充填されます。
3. 加圧固化 : 金属が冷えて固化すると、金型内の圧力が均一な金属の流れを維持し、冷却プロセス中の欠陥を防ぎます。
4. カビの除去 ：金属が固まった後、型を開けて鋳造部品を取り出します。差圧により、部品が堅牢で高品質であることが保証されます。

差圧鋳造の主な利点は、寸法精度が高く、欠陥が少なく、機械的特性が向上した部品を作成できることです。これらの利点により、ホイールハブなどの複雑なコンポーネントの製造に特に適しています。

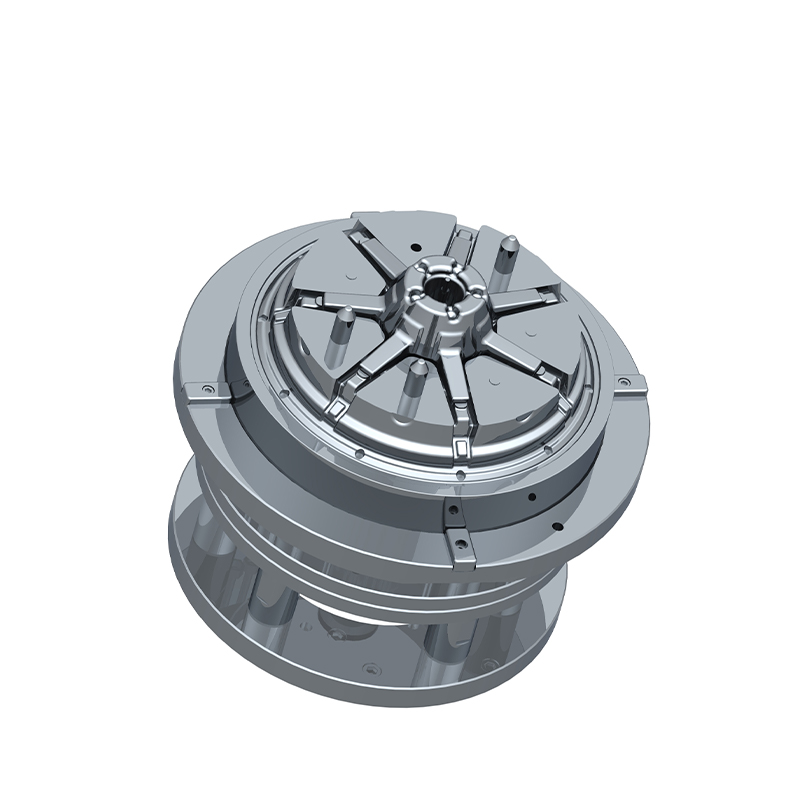

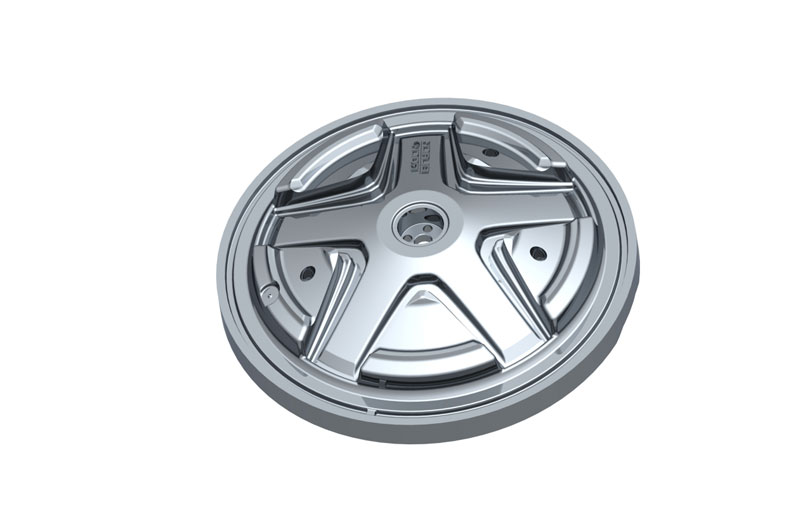

ホイールハブ差圧鋳型とは？

あ ホイールハブ differential pressure casting mold ホイールハブを作成するための差圧鋳造プロセスに使用される特別に設計された金型です。ホイールハブは車両に組み込まれたコンポーネントであり、ホイールと車軸の間のインターフェイスを提供します。ホイールハブは、ブレーキ、回転、加速などによって生じる大きな機械的ストレスに耐える必要があるため、正確な形状を備えた高強度素材で作られていることが重要です。

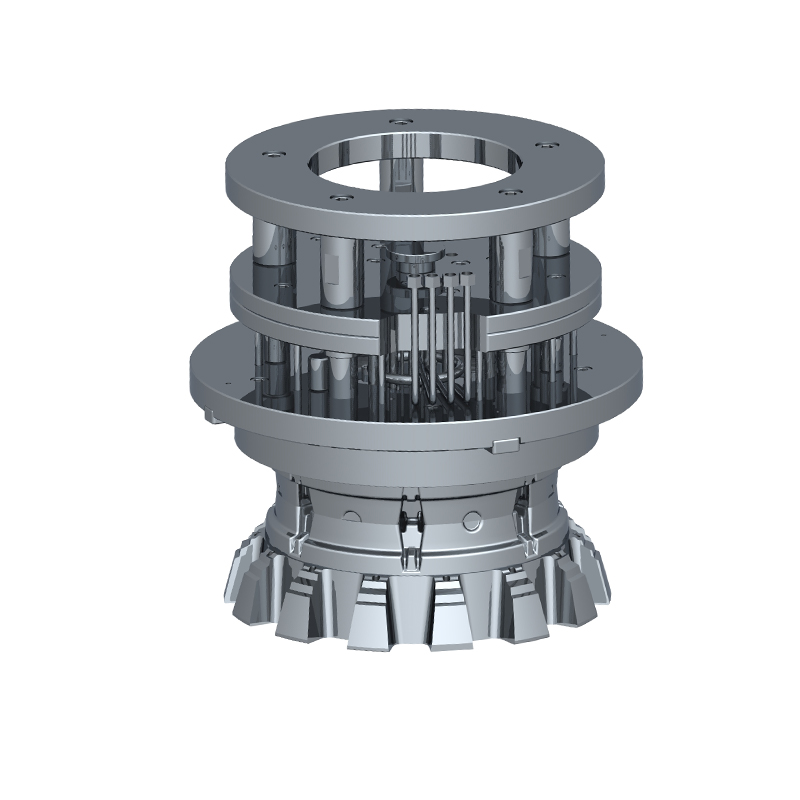

ホイールハブ金型の設計と特徴

ホイールハブの差圧鋳造に使用される金型は、細部まで細心の注意を払って設計されています。溶融金属の高温と鋳造プロセスに伴う圧力の両方に耐えることができる高強度の材料で作られています。通常、金型の設計には、ボルト穴、複雑な表面、中央のベアリングの境界面など、ホイール ハブの最終的な形状とサイズが反映されます。

ホイールハブの差圧鋳造金型の重要な設計上の特徴には次のようなものがあります。

• 圧力室 : 金型は、溶融金属を金型に押し込むために必要な圧力差を生成できる圧力チャンバー内に収容されています。
• 通気システム : 慎重に設計された通気システムにより、充填プロセス中にガスと空気が金型キャビティから確実に排出され、欠陥が防止されます。
• 冷却チャネル : 金型には、金属の冷却プロセスを調整する冷却チャネルが埋め込まれています。これは、亀裂や反りなどの欠陥を回避するために不可欠です。
• イジェクト機構 : ホイールハブが冷えて固まったら、イジェクト機構を使用して、部品を損傷することなく金型から取り外します。

また、ホイール ハブには厳しい公差があり、車両のサスペンション システム内で部品が正しく機能するためには、この公差を維持する必要があるため、金型も高精度で設計されています。

ホイールハブの差圧鋳造金型はどのように機能しますか?

の操作 ホイールハブ differential pressure casting mold 注意深く管理された一連の手順に従います。これらの手順は、最終的なホイール ハブが車両への適用に必要な強度、耐久性、および寸法精度を確保するために不可欠です。プロセスがどのように展開するかを詳しく見てみましょう。

1. 金型の準備

鋳造プロセスを開始する前に、金型を適切に準備する必要があります。これには、鋳造プロセスを妨げる可能性のある欠陥がないことを確認するために、金型の洗浄と検査が含まれます。さらに、金型には離型剤が塗布されており、冷却後の鋳造部品の取り外しが容易になります。このコーティングは、溶融金属が金型の表面に付着するのを防ぎ、欠陥の可能性を減らします。

次に、金型を内部に置きます。 圧力室 、しっかりと密閉されているところ。このステップは、溶融金属を金型キャビティに押し込む圧力差を作り出すために重要です。

2. 溶融金属の射出

金型を圧力チャンバーに固定したら、 溶融金属 (通常、アルミニウム、マグネシウム、またはその他の高強度金属などの合金) が金型キャビティに射出されます。差圧鋳造プロセスでは、制御された空気圧を使用して溶融金属を金型に押し込みます。これ 差圧 溶融金属が均一に流れ、薄い壁やボルト穴や溝などの複雑な形状を含む金型のすべての部分を確実に満たすように注意深く管理されます。

圧力により、金属が金型に完全かつ均一に充填されます。金型への充填が不完全だと、最終製品にボイドや弱い部分などの欠陥が生じる可能性があるため、これは重要なステップです。圧力が制御されているため、これらの問題は最小限に抑えられます。

3. 加圧固化

溶融金属が金型に注入されると、冷却されて凝固し始めます。の 差圧 凝固中に維持されると、金属が均一に冷却され、亀裂や反りなどの欠陥の形成が防止されます。また、圧力により金属が金型キャビティにしっかりと詰め込まれた状態に保たれ、緻密で固体の最終製品が保証されます。

冷却プロセスは次の方法で管理されます。 冷却チャネル 金型に埋め込まれています。これらのチャネルは冷却剤を循環させて、溶融金属が凝固する速度を制御します。ホイールハブの強度と完全性を損なう可能性がある内部応力や不均一な凝固を避けるためには、適切な冷却が不可欠です。

4. 型開きと部品の取り出し

ホイールハブが固まったら、慎重に型を開き、鋳物を取り出します。金型設計に応じて、 排出システム 固化したホイールハブを損傷を与えることなく金型から押し出すために使用できます。の 差圧 鋳造中に適用されるため、ホイールハブが高い寸法精度で製造されることが保証され、鋳造後の仕上げが最小限で済むようになります。

あt this stage, the wheel hub may undergo additional steps like cleaning, deburring, or surface treatment to ensure it meets the required specifications.

5. 最終検査とテスト

あfter the casting has been removed from the mold, the wheel hub undergoes thorough inspection and testing. This may include visual inspection for surface defects, dimensional checks using coordinate measuring machines (CMM), and strength testing. For critical components like wheel hubs, non-destructive testing (NDT) methods, such as ultrasonic testing or x-ray inspection, may also be used to check for internal defects.

ホイールハブ差圧鋳型を使用するメリット

の使用 差圧鋳造 ホイールハブの製造において、金型には多くの利点があります。主な利点の一部を以下に示します。

あpplications of Wheel Hub Differential Pressure Casting Molds

差圧鋳造金型を使用して製造されたホイール ハブは、次のような幅広い用途で使用されます。

• 乗用車 : 車、SUV、クロスオーバーで日常的に使用できる軽量で耐久性のあるホイールハブ。
• 商用車 ：強度と性能の向上が求められるトラック、バスなどの商用車用の高耐久ホイールハブです。
• レーシング車両およびパフォーマンス車両 : スポーツカー、レーシング車両、高性能用途向けの軽量かつ高強度のホイールハブ。
• 電気自動車（EV） : 強度や耐久性を犠牲にすることなく軽量コンポーネントを必要とするEV用の特殊なホイールハブ。
