ホイールハブ差圧鋳造金型とは何か、生産効率を高めるには？

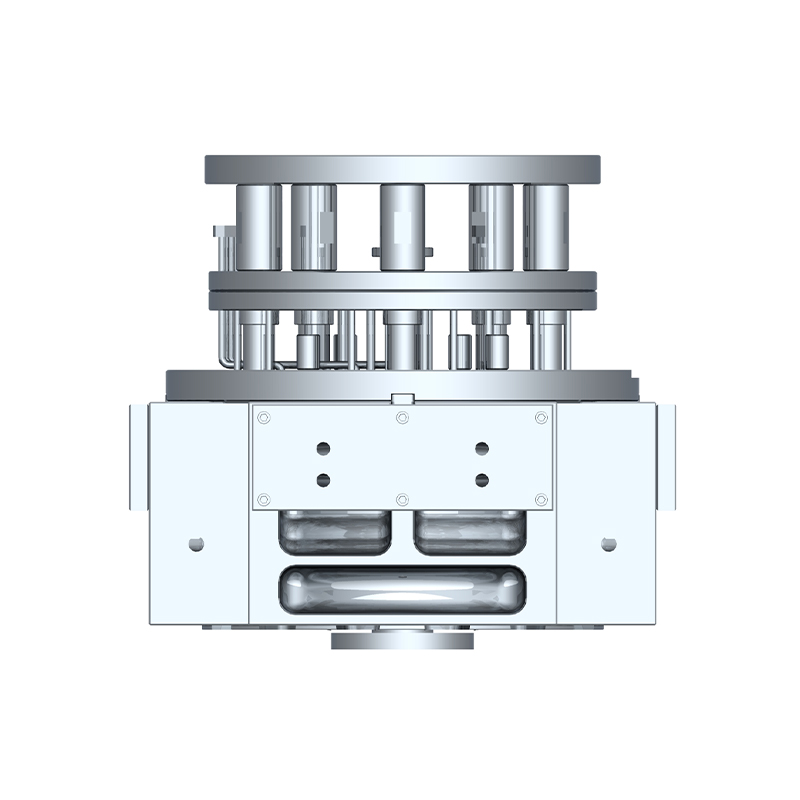

あ ホイールハブ差圧鋳造金型 は、自動車によく使用されるホイールハブを製造するための鋳造プロセスで使用される特殊な金型です。 「差圧鋳造」技術では、金型キャビティと外部環境の間に圧力差を作り、溶融金属の流れを最適化し、金型への溶融金属の充填をより均一にします。この方法は、鋳造欠陥を減らし、部品の精度と品質を向上させるのに役立ちます。これは、高い機械的ストレスや過酷な条件に耐える必要があるホイールハブなどの部品の製造には特に重要です。

1. ホイールハブ差圧鋳造金型の動作原理

ホイールハブ差圧鋳造金型の動作原理には、金型内の圧力を制御し、圧力差により溶融金属が金型キャビティをよりスムーズに流れるようにすることが含まれます。このプロセスは、従来の重力鋳造法や通常の圧力鋳造法とは異なります。差圧鋳造により、溶融金属がより均一に流れ、エアポケット、コールドシャット、その他の鋳造欠陥などの欠陥が防止されます。

一般的な差圧鋳造プロセスでは、外部の空気圧がガス制御システムを通じて金型に導入され、金型キャビティ内の溶融金属との間に圧力差が生じます。この圧力差により、金型に充填される金属の流れが安定し、乱流が減少し、より高品質の鋳物が保証されます。

2. ホイールハブ差圧鋳造型のメリット

• 欠陥の削減 : 差圧鋳造は、ガス気孔、コールドシャット、介在物などの鋳造欠陥を排除し、より高密度で強力な部品を生成します。
• 精度の向上 ：差圧鋳造における溶融金属の流れが均一になるため、寸法精度が向上し、鋳造後の機械加工の必要性が軽減されます。
• より良い表面品質 : 鋳物の表面仕上げがより滑らかになり、研削や研磨などの追加の仕上げプロセスの必要性が減り、生産コストが削減されます。

3. 生産効率を向上させるための重要な要素

ホイールハブの差圧鋳造金型を最適化して生産効率を向上させる方法はいくつかあります。生産効率を高めるための重要な要素は次のとおりです。

(1) 金型設計の最適化

差圧鋳造では金型の設計が重要です。適切に設計された金型は、圧力差の利点を最大限に活用し、溶融金属のスムーズな流れを保証します。設計の最適化では、次のことに重点を置く必要があります。

• 供給システムの設計 : 供給ポートの位置とサイズは、金属の流れをスムーズにし、空気の閉じ込めを避けるために慎重に設計する必要があります。
• 通気口の設計 : 適切な通気により、空気とガスが金型から効果的に排出され、気泡などの欠陥が発生する可能性が低くなります。
• 冷却システムの設計 : 効率的な冷却チャネルは、冷却中の温度差を減らし、亀裂やその他の欠陥のリスクを最小限に抑えるように設計する必要があります。

(2) 温度制御システムの最適化

差圧鋳造では温度管理が重要です。適切な温度管理は鋳造品質の向上だけでなく、生産効率の向上にもつながります。などの高度な温度制御技術の導入により、 自動温度制御システム そして リアルタイム監視 、金型および鋳造温度を動的に調整することが可能であり、鋳造プロセス全体が最適な温度範囲内に確実に維持され、鋳造品質に対する温度変動の影響を最小限に抑えることができます。

(3) 鋳造サイクルタイムの短縮

鋳造サイクルの長さは生産効率に直接影響します。サイクル タイムの最適化は、次のようないくつかのアプローチで実現できます。

• 冷却速度の向上 : などの高度な冷却技術の使用 内部冷却チャネル 、冷却を加速し、凝固時間を短縮することで、鋳造サイクル全体を短縮できます。
• 金型材料の改良 ：熱伝導率の高い素材を金型に使用することで、熱伝導が速くなり、冷却効率が向上します。
• 凝固プロセスの制御 : さまざまなアルミニウム合金や鋳造プロセスに基づいて凝固時間と速度を調整することで、冷却が速すぎたり遅すぎたりすることによって引き起こされる欠陥を防ぐことができます。

(4) 自動化と知的生産

自動化およびインテリジェント技術をホイールハブの差圧鋳造プロセスに統合することで、生産効率を大幅に向上させることができます。自動化された鋳造ラインは人間の介入を減らし、生産の継続性と安定性を高めます。例としては次のものが挙げられます。

• あutomated Loading and Cleaning ：ロボットアームは、溶融金属の装填と金型の洗浄を自動化し、プロセスをスピードアップし、人間の取り扱いによって引き起こされるエラーを減らすことができます。
• インテリジェント監視システム ：リアルタイム監視システムは、圧力、温度、流量などの主要なパラメータを追跡し、鋳造プロセス全体が最適な状態に保たれるようにします。

(5) 高性能合金の使用

高性能アルミニウム合金やその他の材料を使用すると、鋳造プロセスの安定性と鋳物の最終品質を向上させることができます。たとえば、次のように使用します。 高強度アルミニウム合金 または マグネシウム合金 ホイールハブの機械的特性を向上させるだけでなく、差圧鋳造プロセス中の流動性と成形性を最適化します。

(6) 金型の寿命向上とメンテナンス

金型の寿命を延ばし、メンテナンスのダウンタイムを短縮することで、生産コストを大幅に削減し、停止を防ぐことができます。使用する 高温耐性合金 または コーティング技術 金型の耐久性が向上し、金型の交換やメンテナンスの頻度が軽減されます。
